Introducción
La Ley de Watts permite determinar cuánta energía eléctrica consume, entrega o transforma un dispositivo por unidad de tiempo. Es una de las fórmulas esenciales de la electricidad y tiene aplicaciones directas en circuitos con Arduino, fuentes de alimentación, motores, resistencias, iluminación y sistemas de automatización.
¿Qué es la potencia eléctrica?
La potencia eléctrica expresa la rapidez con la que un equipo utiliza o convierte la energía eléctrica. Por ejemplo, una lámpara transforma energía eléctrica en luz y calor; un motor la transforma en movimiento mecánico; y una resistencia la transforma principalmente en calor.
La unidad de medida de la potencia es el vatio o watt, cuyo símbolo es <code>W.
Un equipo con una potencia de 100 W consume o transforma energía a una razón de 100 joules por segundo.
La fórmula de la Ley de Watts
La relación principal de la Ley de Watts es:
P = V * I
Donde:
- P es la potencia eléctrica, medida en watts (W).
- <strong>V es el voltaje o tensión eléctrica, medido en voltios (V).
- I es la corriente eléctrica, medida en amperios (A).
Esta ecuación indica que la potencia depende del voltaje aplicado y de la corriente que circula por el circuito.
Por ejemplo, si una fuente entrega 12 V y un dispositivo consume 2 A:
P = 12 V * 2 A
P = 24 W
Por lo tanto, el dispositivo consume una potencia de 24 watts.
Fórmulas derivadas
A partir de la ecuación principal, es posible despejar el voltaje o la corriente cuando se conocen las otras dos variables.
Para calcular el voltaje
V = P / I
Esta fórmula es útil cuando se conoce la potencia de un equipo y la corriente que necesita.
Por ejemplo, un dispositivo de 60 W que consume 5 A requiere:
V = 60 W / 5 A
V = 12 V
Para calcular la corriente
I = P / V
Esta expresión permite calcular cuánta corriente debe suministrar una fuente.
Supongamos un módulo que requiere 24 W y funciona a 12 V:
I = 24 W / 12 V
I = 2 A
En este caso, la fuente debería suministrar al menos 2 A. Sin embargo, es recomendable elegir una fuente con un margen adicional de seguridad, por ejemplo de 3 A .

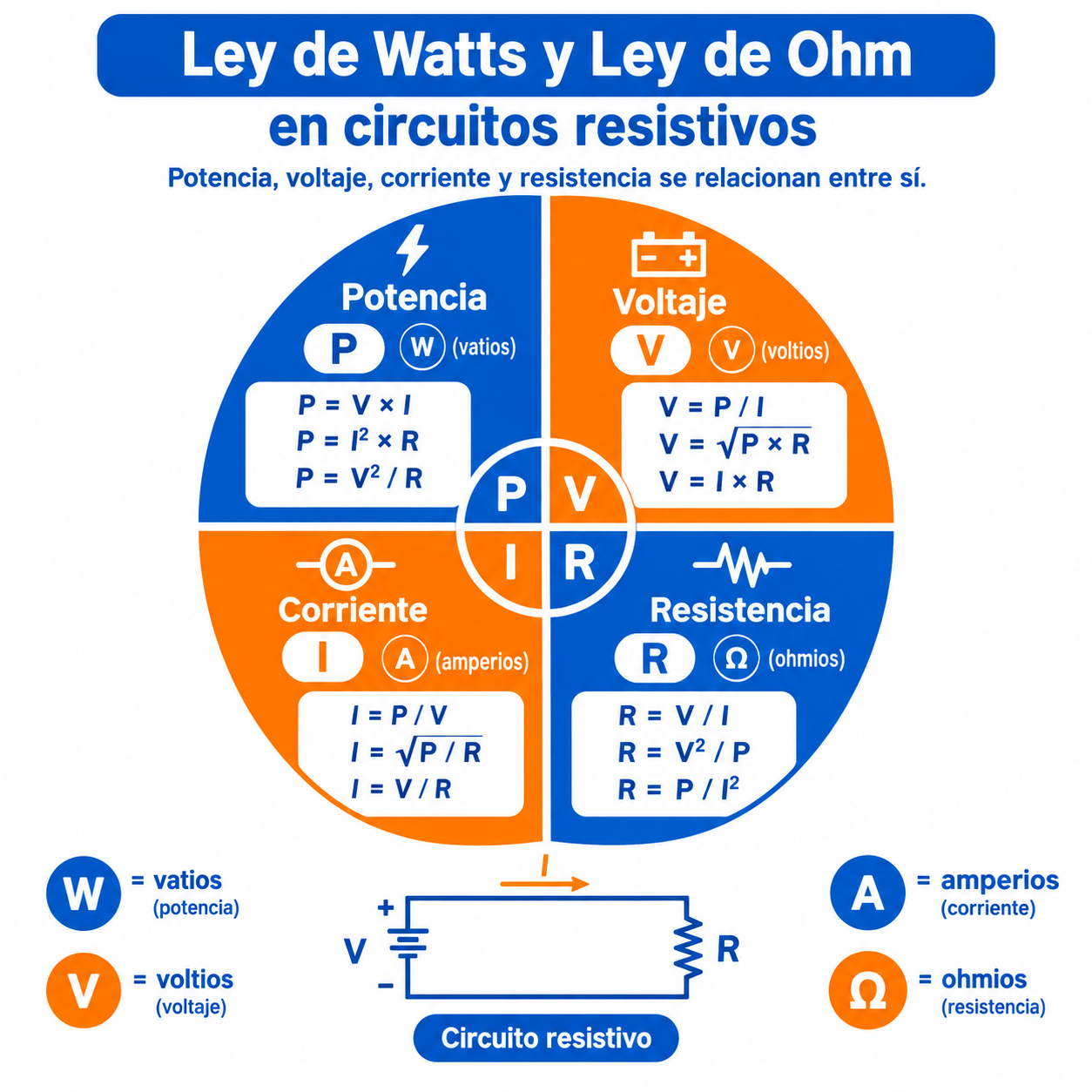

Relación entre la Ley de Watts y la Ley de Ohm
La Ley de Watts se complementa con la Ley de Ohm:
V = I * R
<p>Donde R representa la resistencia eléctrica, medida en ohmios (Ω).
Al combinar ambas leyes, se obtienen otras fórmulas muy útiles para circuitos resistivos:
P = I^2 * R
P = V^2 / R
Ejemplo con una resistencia
Supongamos una resistencia de:
R = 100 Ω
conectada a una fuente de 12 V.
Primero se calcula la corriente mediante la Ley de Ohm:
I = V / R
I = 12 V / 100 Ω
I = 0,12 A
Luego se calcula la potencia:
P = V * I
P = 12 V * 0,12 A
P = 1,44 W
La resistencia disipará aproximadamente 1,44 W en forma de calor.
Para trabajar con seguridad convendría seleccionar una resistencia de al menos 2 W, preferiblemente con cierto margen adicional según las condiciones térmicas del montaje.
si te apasiona este tema te invito a ver mi articulo:
La Ley de Ohm y sus Aplicaciones
Potencia nominal y consumo real
Es importante diferenciar entre potencia nominal y consumo real.
La potencia nominal es la indicada por el fabricante como valor de diseño o capacidad máxima de un dispositivo. Por ejemplo, una fuente de poder: 12 V y 5 A tiene una capacidad máxima teórica de:
P = 12 V * 5 A = 60 W
Esto no significa que siempre consumirá 60 W desde la red eléctrica. La fuente puede entregar hasta esa potencia, pero el consumo real dependerá de la carga conectada.
De forma similar, un motor de 12 V puede tener una corriente baja cuando gira sin carga, pero requerir una corriente mucho mayor al arrancar o cuando debe vencer una carga mecánica. Este fenómeno debe considerarse al seleccionar fuentes, fusibles, cables, relés, transistores o controladores de motores.

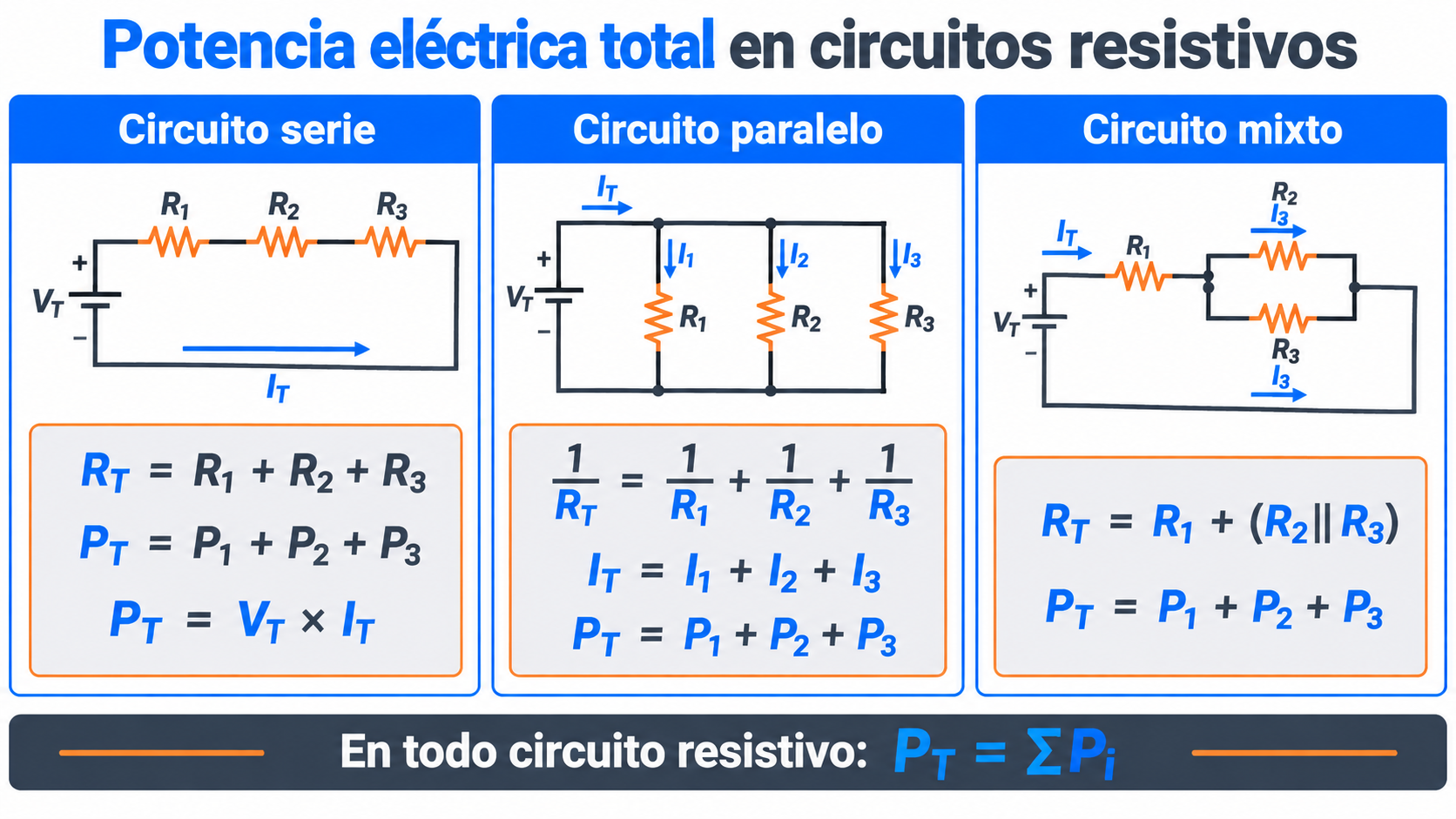

Potencia Eléctrica en circuitos Serie Paralelo y Mixto
Una propiedad importante de la potencia eléctrica en circuitos resistivos es que la potencia total suministrada por la fuente es igual a la suma de las potencias disipadas por cada resistencia.:
Pt= P1 + P2 +P3
Esta relación es válida para circuitos conectados en serie, paralelo o combinaciones mixtas, siempre que se consideren todas las cargas y las pérdidas del circuito.
Potencia eléctrica Total
Conclusión
La Ley de Watts es una herramienta fundamental para comprender y diseñar sistemas eléctricos y electrónicos. Con la fórmula P = V * I es posible estimar el consumo de un circuito eléctrico resistivo, seleccionar una fuente de alimentación, dimensionar componentes y evitar fallas asociadas con sobrecargas o calentamiento excesivo.
En proyectos con microcontroladores, sensores, motores y módulos de potencia, calcular correctamente los watts no es solo un ejercicio teórico: es una práctica esencial para lograr sistemas seguros, eficientes y confiables.
